圆振动筛

圆振动筛简介

圆振动筛别名“震动筛”,其筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。该设备采用框架式结构,利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的,如需购买筛分设备建议您先到河南圆振动筛生产厂家(群星机器)考察。

河南振动筛主要由筛箱、筛网、振动器、减振弹簧装置、底架等组成。

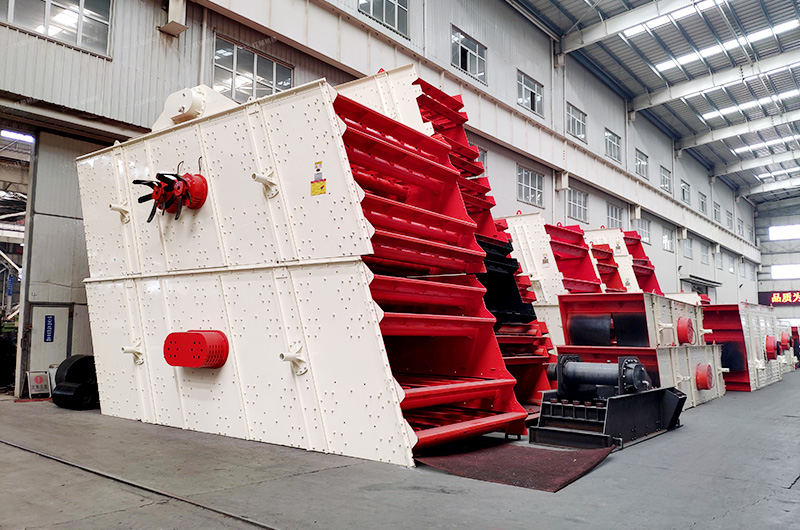

圆振动筛图片

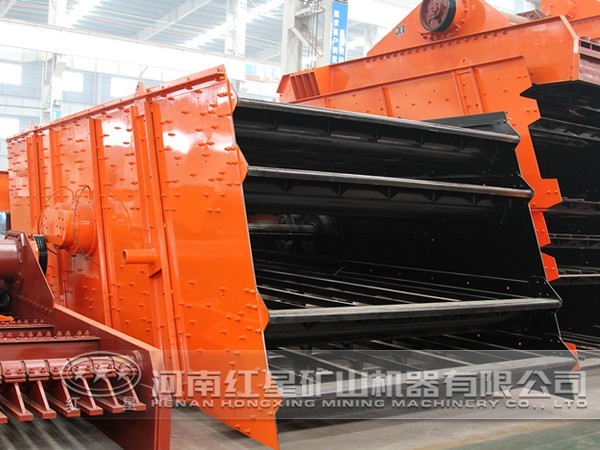

圆振动筛

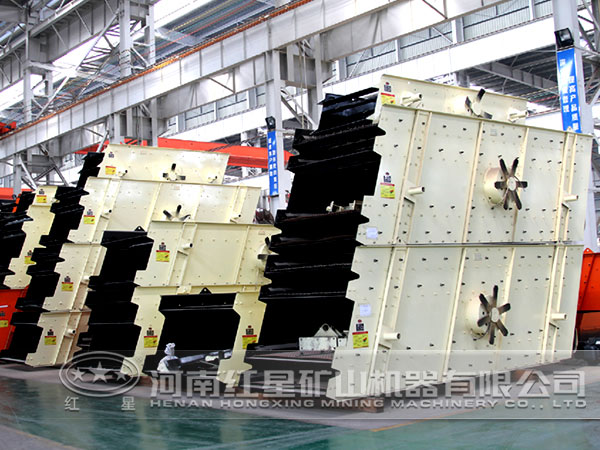

振动筛生产厂家

圆振动筛性能特点

1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。

2、震动筛构造简单、拆换筛面方便。

3、筛分每吨物料所消耗的电能少。

河南振动筛的分类

河南振动筛是在接近共振状态下进行工作的一种圆振动筛。振动筛依其传动结构的型式,可分为弹性圆振动筛和惯性式圆振动筛。

弹性式直线筛

主要由两个振动质量(筛箱、支架)所组成的振动系统。这样可以使振动机体产生的惯性力得到互相平衡,以免将振动传给基础,弹性式共振筛是由偏心轴带动头部装有弹簧的连杆驱动的。

惯性式圆振动筛

惯性式圆振动筛只有一个筛箱,但又两个振动质量,另一个振动质就是振动器轴装在一起的平衡质量。惯性式共振筛的振动器与单轴惯性圆振动筛的振动器没有本质的区别,惯性振动器装于平衡重块上,平衡质量与筛箱之间安装有带间隙的非线性橡胶弹簧。

圆振动筛使用和维护

振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。

圆振动筛工作原理

圆振动筛结构

圆振动筛主要技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P   5.5 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P   5.5 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P   7.5 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P   7.5 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P   7.5 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P   7.5 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P   11 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P   11 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P   11 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P   15 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P   15 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P   11 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P   15 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P   18.5 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P  18.5 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P   18.5 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P   22 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P   22 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P   22 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P  22 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P   30 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P  30 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P   37 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P   30 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P   37 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P   45 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P   22×2 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P   22×2 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P   22×2 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P   22×2 20 3000×7200 8000×4520×2300

河南群星矿山机器有限公司是河南专业的振动筛生产厂家之一,公司有着30年的震动筛生产研发应用,对河南振动筛产品来说是该公司的产品技术已经非常成熟,欢迎前来河南振动筛生产厂家(群星机器)选购产品。

河南圆振动筛生产厂家地址:郑州市高新技术产业开发区檀香路8号。

圆震动筛价格咨询热线:0371-67772727。
