制砂机

制砂生产线中的制砂机

制砂生产线又称建筑砂生产线或打砂生产线,该套设备可用于硬质石灰石、花岗石、玄武岩、河卵石、冶多渣等多种物料的骨料及人工造砂作业,适用于水电、建材、高速公路、城市建设等行业的应用。该生产线中最主要的设备是制砂机。

制砂机是目前最行之有效,实用可靠的制砂设备。其最先采用的液压启动的VSI系列制砂机,在节能上要比传统制砂机省电50%。它可以把各种岩石、砂石、河卵石制成符合各种粒度的建筑用砂,砂质粒度均匀、耐压强度高,远比天然砂、普通锤式打砂机生产的砂更符合建筑要求,更能提高建筑质量。

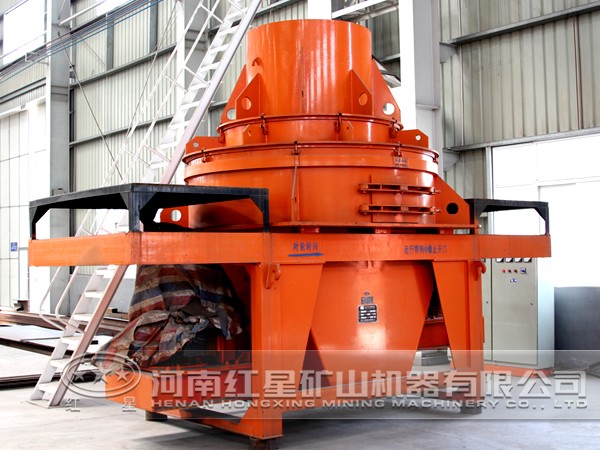

制砂机成品图

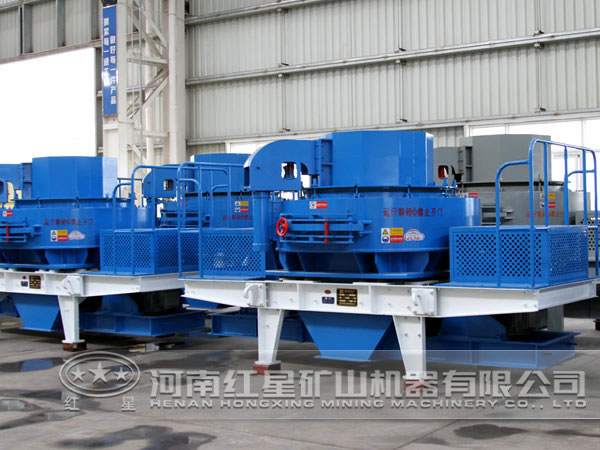

制砂机成品图

河南红星制砂设备厂家

制砂机结构

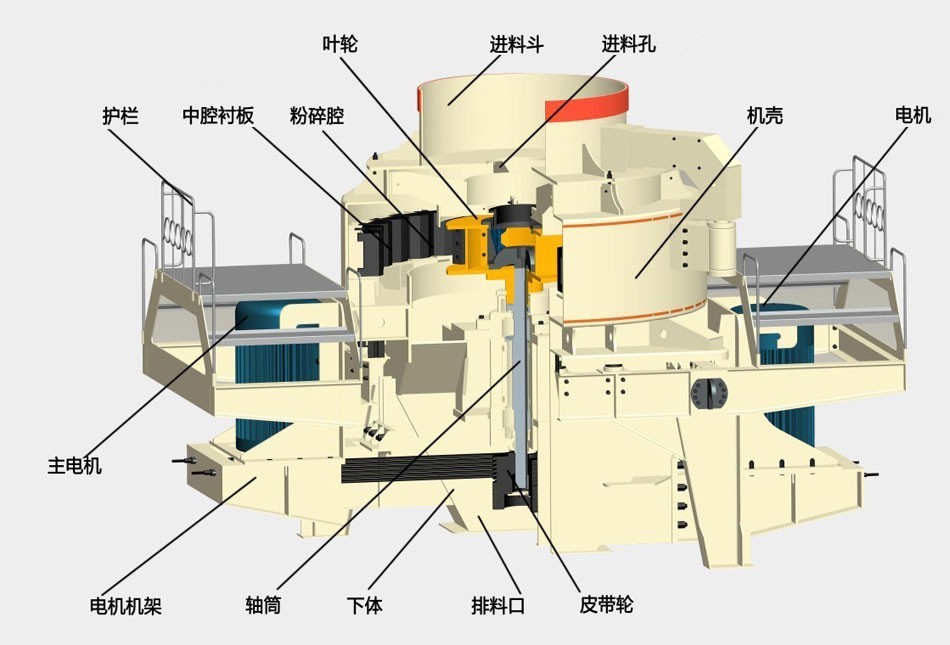

制砂机主要由进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、传动装置及电机等七部分组成。

制砂机结构

制砂机工作原理

物料由制砂机上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式的分流在叶轮四周的物料产生高速撞击粉碎,物料在相互撞击后,又会在叶轮和机壳之间料衬形成涡流多次撞击、摩擦而粉碎,从下部直通排出,形成封闭多次循环,由筛分设备控制达到所需成品粒度。

制砂机特点

1、制砂机运行性能稳定可靠,工艺简化,结构简单,维修方便。

2、生产能力大,锤头使用寿命长。

3、投资低于同等规模传统工艺设备35%-50%,产出效率高于同等规模传统制沙设备35%-50%。长期运行维修费用也低于同等规模传统制沙设备35%-50%,广泛应用于机制砂石料,高等级公路,铁路,水利,机场,建筑,水泥,耐材,冶金等行业。

建筑砂生产线中的主要设备

全套建筑砂生产线设备有振动给料机、颚式破碎机、制砂机、振动筛和胶带传输机等设备组合而成。根据不同的工艺要求,各种型号的设备进行组合,满足客户的不同工艺要求。

制砂机保养注意事项

1、制砂机的日常维护是必不可少的,必须定期的让打砂生产线得到充足的停工时间,并要定期的观察制砂机的内部磨损情况,如有磨损应及时的更换或是修补。另外注意的是在制砂机正常的工作过程中是绝不能打开观察,以免发生危险事故。

2、制砂设备在工作到400小时的时候应适量的加入润滑脂,到工作到2000小时的时候就要打开主轴总成对承进行清洗了,如果工作到7200小时的时后就必须更换新的轴承了。

3、传动三角胶带拉紧力大小应调整适当,以保证制砂机三角胶带应进行分组选配,便其每组长度尽可能一致。应调整便两电机电流差值不超过15A。

4、在工作过程中,因制砂机属于高速运转的设备,应该特别的注意安全。工作人员应远离设备,若需上机修理的话,必须切断制沙机电源后方可进行操作。

制砂机技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600
HX-10 60 150-180 1000-1700 100-160 4600×2350×3450 17300

VSI制砂机:

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
最大入料尺寸
(mm)
软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电机功率(kw) 110 180 264 400
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
总重量(t) 11.8 14.5 17.8 25.6
电源 380V 50HZ
震动传感器 检测范围0.1-20mm/s 连续可调
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW

河南红星生产的制砂生产线设备(制砂机)用途广泛,其性能已达到国际领先水平,特别适用于制作磨料,耐火材料,水泥、石英砂、钢砂、炉渣粉、铜矿石、铁矿石、金矿砂、混凝土骨料、沥青骨料等多种硬、脆物料的细碎与中碎,是目前世界上先进的生产线设备。
