红星辊式破碎机结构设计优势

作者:红星机器 发布时间:2014-11-25 10:39:13

辊式破碎机作为工业生产中的重要破碎设备,在粘土、页岩及煤矸石等物料的破碎中应用较广,一般适用于含水率不大于15%、粒度不大于10mm的物料。

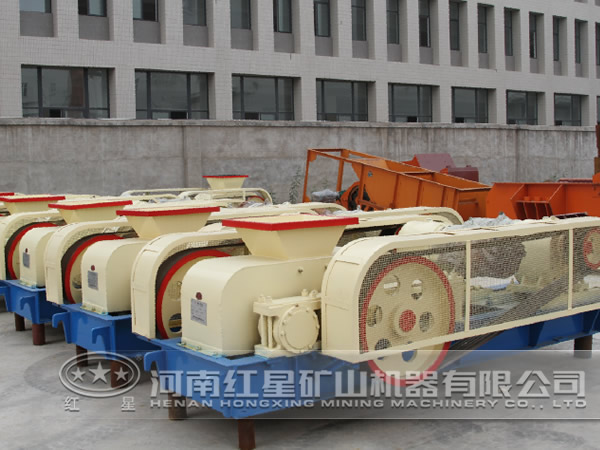

辊式破碎机

辊式破碎机的喂料是通过皮带机进行的。现有皮带机为500mm宽,物料在其上的分布,基本上集中在中间300mm宽范围内,落入后,只部分辊宽起作用,工效较低.同时中部磨损严重,加大了出料粒度,如要保证出料粒度,则需增加修辊次数。因此一般破碎机的喂料直接影响产品产量、质量,也影响辊子的使用寿命。我公司设计的辊式破碎机优势如下:

1、 增加了布料器装置,使物料经布料器后较均匀地落在整个辊宽范围内,使辊宽方向备部磨损基本一致,减少了修磨次数,提高了工效。

2、 采用剪断销与螺旋弹簧组成的刚弹联合装置来作安全保护装置,剪断销承受全部辊压力,只有在过载时,才被剪断。剪断前间隙始终不变,螺旋弹簧只是在安全销破坏后,使活动辊有一缓冲退让及回位作用,弹簧的尺寸减小了,整个结构也紧凑了,成本也降低60%左右,产品质量得到了保证。

3、 采用拉杆穿过机架,将固定座与安全座联接起来,使辊压力完全由拉杆承受,改善了设备受力情况.使其能更好地工作。

4、 合理设计了调节辊子间隙的装置,确保设备生产过程中的间隙调整。

5、 为了防止辊面磨损,专门设计了先进的修正辊面的装置。

通过以上的结构优化设计,我公司的辊式破碎机工作效率大大提升,设备使用过程中故障率低,使用寿命长,是您破碎物料的理想选择。
