石墨再磨设备的选型要求

作者:红星机器 发布时间:2016-04-05 13:44:53



石墨是我国非金属矿物中非常重要的资源,石墨以其特殊的润滑性、导电性、稳定性及无毒等优势被广泛应用于耐磨润滑材料、耐火材料、矿腐蚀材料、高温冶金材料等行业中。石墨选矿通常采用多磨多选工艺,其中磨矿是重要的环节,本文具体介绍石墨再磨设备的分类,选型的注意事项及原则。

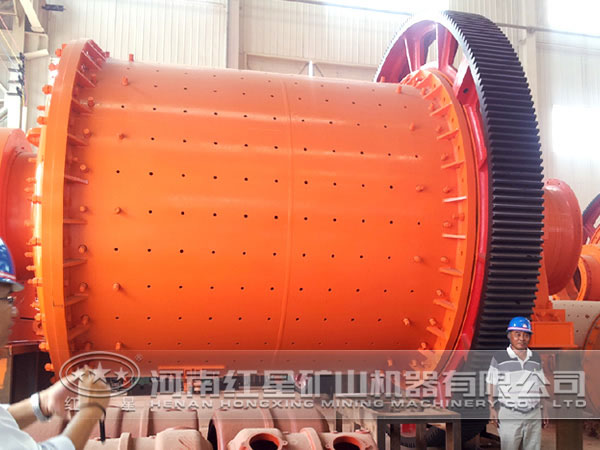

球磨机

一、石墨再磨设备的分类

石墨的磨矿设备大致可分为球磨机、搅拌磨机及棒式搅拌磨机三种。

1、球磨机

球磨机是选矿厂应用广泛、历史悠久、操作简单、且生产成本较低的磨矿设备。格子型球磨机、溢流型球磨机被广泛采用。球磨机在石墨再磨流程中,主要用于一段磨矿或二段再磨,其装机功率一般在80~120kW,介质充填率为30%~40%,单台处理能力在10~40t/h不等。

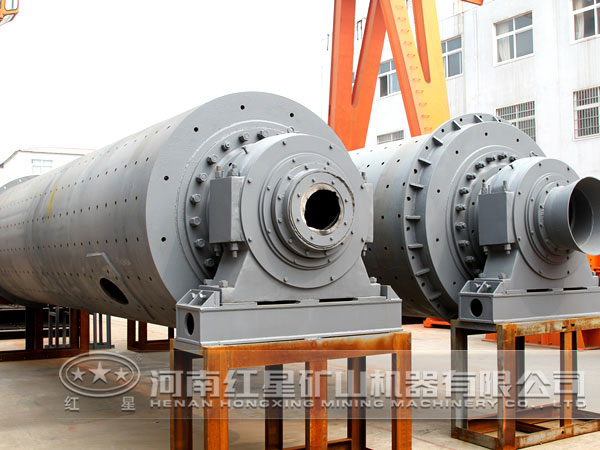

球磨机

2、搅拌磨机

搅拌磨机目前已经发展成为了一类加工制造方便、操作简单、种类齐全的磨矿设备。搅拌磨机与球磨机较大的区别在于前者内部有搅拌装置。磨机工作时筒体固定不动,搅拌装置以一定的速度旋转。搅拌磨机通过搅拌装置的旋转带动研磨介质进行自转和公转,进而产生剪切、冲击、摩擦作用,以达到对物料进行细磨的目的。搅拌装置的末端线速度一般为3~20m/s。搅拌磨机的常见搅拌装置形式有螺旋式、圆盘式、棒式和叶轮式等,石墨再磨流程中应用较多或前景较为广阔的有叶轮式和棒式2种,其中叶轮式可分为双层叶轮式和多层叶轮式,其在国内很多地区的石墨再磨流程中得到应用。

3、棒式搅拌磨机

棒式搅拌磨机于20世纪60年代由被研发成功,并于1969年应用于高岭土磨矿工艺中,21世纪才开始应用于石墨再磨流程中。棒式搅拌磨机是一款流化立式搅拌磨机,其利用搅拌棒的旋转动能,使磨矿腔室中的介质和料浆混合物产生高能运动,进而产生颗粒间的剪切、摩擦和挤压力,形成细磨、再磨以及擦洗的理想磨矿环境。棒式搅拌磨机在国外的石墨再磨流程中应用较多,棒式搅拌磨机的装机功率一般为18.5~1100kW,但在石墨再磨流程中的应用规格较小,一般在18.5~185kW,研磨介质为陶瓷球,单台设备处理能力一般为1.5~15t/h。

二、石墨再磨设备选型的主要事项

综合现有石墨再磨流程中所用的细磨设备,考虑石墨鳞片结构的特殊性,在石墨再磨设备选型中应着重注意以下几点:

1、在满足石墨单体解离的情况下,应尽可能保护产品中大鳞片石墨,尽量减少矿物颗粒的过磨现象。

2、由于再磨段数较多,再磨设备应具有功耗低、效率高等突出优点。

3、再磨设备所使用研磨介质应常见且成本低,同时设备的安装维护成本也应尽量低。

三、石墨用再磨设备选型的原则

根据上述要求,分析石墨再磨流程中的现有设备,总结归纳出的石墨再磨设备选型的基本原则:

1、一、二段磨矿由于处理量较大,可选用球磨机为磨矿设备,但必须注意到球磨机以冲击破碎方式来达到细磨作用,对大鳞片石墨有破坏性,且球磨机的磨矿效率较低。因此,在经济成本允许的情况下,可考虑采用大规格棒式搅拌磨机来代替球磨机进行一、二段细磨。

2、对二段以后的再磨,由于处理量适中,可选择叶轮式和棒式搅拌磨机作为再磨设备。该类设备具有功耗低、效率高、磨矿介质消耗低、适用性强等优点,其生产能力更强、操作更安全,且易于实现常规和优化控制;重要的是,该类设备能有效地保护大鳞片石墨,尤其是棒式搅拌磨机,对大鳞片石墨的保护更加有效,其对提高大鳞片石墨的产率和提升经济效益方面具有重要作用。

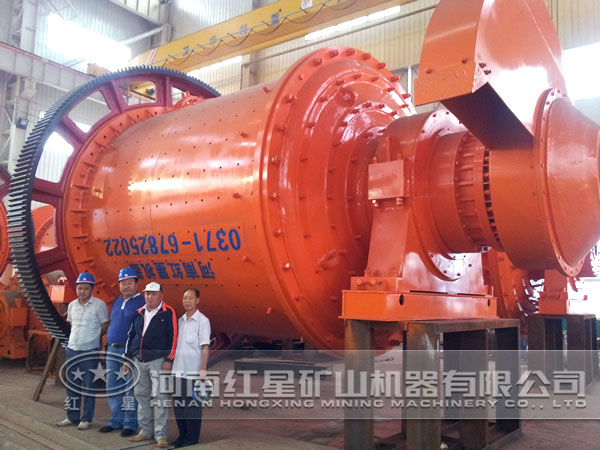

球磨机

四、结论

1、在石墨的多段磨选中,球磨机和搅拌磨机都得到了广泛的应用,同时也取得了较好的应用效果,这些设备的配合使用,可以选别出品位高达95%以上的高纯度石墨。

2、从保护大鳞片石墨及降低磨矿能耗、节约成本等方面考虑,球磨机相对于搅拌磨机具有显著的优势。

石墨磨矿作为石墨选矿的重要环节,选厂要对磨矿设备的选型引起足够的重视,综合考虑石墨的性质及选矿的成本、效率等实际情况,合理选用石墨再磨设备,从而发挥石墨再磨的较大效率。
