颚式破碎机的结构优化设计分析

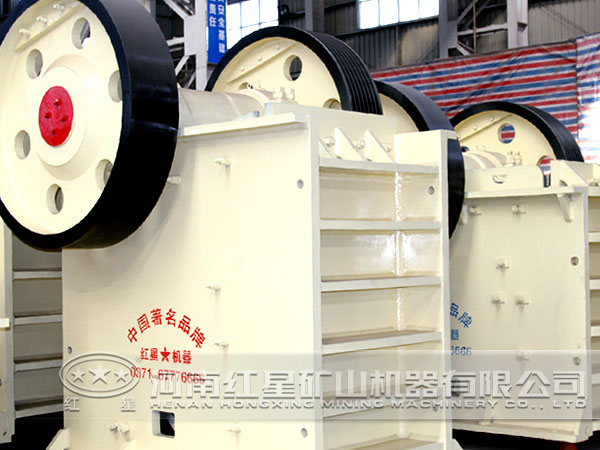

(1).jpg)
在对颚式破碎机机构优化和破碎力仿真分析中，首先在solidEdge建立破碎机的三维模型，为后面颚式破碎机工作装置机构在ADAMS的参数化建模和优化仿真分析奠定基础。
在ADAMS软件中对工作装置机构进行仿真分析时，根据所研究对象的目的将物理样机简化为少数零件的虚拟样机，省去对仿真分析结果不会造成影响的零部件。由于ADAMS会把实体而不是零件识别为几何体，所以不需要将物理样机中的每个零部件都模型化，而是使用软件提供的布尔操作，通过合井、简化等方法合并为一个实体，并且保证各部件的质量以及质心位置。在不影响计算结果的情况下，零部件越少越好，越简单越好。这样可以减少仿真计算分析的计算量，提高仿真计算分析的效率。
我们对颚式破碎机的工作装置机构优化和仿真分析，只需要对颚式破碎机的工作装置进行仿真分析即可。在对颚式破碎机进行了简化，略去了机架、大皮带轮、飞轮、轴系部件等部分后。由于轴系部件由偏心轴、大小轴承、轴承座、轴承端盖、以及轴承座与轴承端盖之间的密封垫圈，大皮带轮，飞轮等多个零部件组成。在ADAMS中把轴系部件简化为一个杆构件时，由此会产生质量偏差，可以通过软件中的自定义选项来修改构件的质量信息，以此来减小质量偏差。在模型简化中，没有考虑电机、以及电机与皮带轮之间的皮带。由于电机在物理样机中相对地面静止，可以通过对简化的轴系部件施加约束来实现电机的作用。皮带轮除了传递扭矩外，对破碎机几乎没有施加任何约束，简化模型时需要略去。还简化了弹簧拉杆，弹簧拉杆的作用是当动颗向下运动时，保证动颚、肘板、肘板调整基座保持经常接触，防止破碎机空转过程中，因动颚惯性载荷的作用使动颚与肘板分离而破坏机器的正常运转。当工作装置在ADAMS中仿真分析时，动颚与肘板、肘板与肘板调整基座之间添加旋转副，肘板调整基座与大地之间添加固定副，因此省略弹簧拉杆对机构的优化设计和运动学仿真分析影响不大。
