红星破碎设备的传动装置和破碎辊特点

作者：红星机器 发布时间：2012-08-25 18:18:47

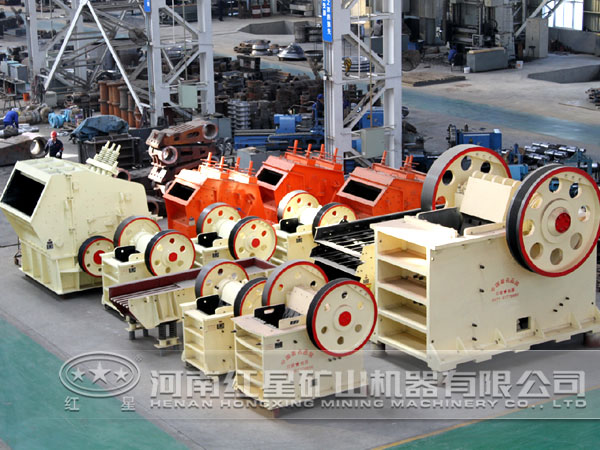

破碎设备

作为砂石、矿山生产、建筑用料加工及聚合化工生产的主要设备之一，HX系列破碎机设备以其维修简便、破碎效果好等特点成为广受欢迎的机型。红星HX系列破碎机传动装置和破碎辊的特点如下：

1. 传动装置

传动装置是指破碎机的动力部分，红星系列破碎机的传动装置由电动机、液力耦合器和减速器组成。该破碎机由两台三相鼠笼异步电动机作为主驱动力，经过液力耦合器和减速器将电动机的速度降到适宜的破碎转速后驱动破碎辊转动而破碎物料。其中液力耦合器能够对破碎时产生的超限冲击力和扭矩进行缓冲，对过载具有保护作用，通过它可以平稳地启动负载从而改善启动特性，减小启动时产生的冲击电流对电网的损害。减速器将电动机转速降低到适合破碎辊工作的速度，确保电动机与负载的功率匹配、转速匹配，具有较大的过载能力与使用寿命，同时在破碎辊进行正转与反转的切换时可起到保护作用，避免整个系统的零部件损坏。

2. 破碎辊

破碎机的主机体是整个设备的基础，而其主要工作部件是两个平行安装的破碎辊。破碎辊由齿辊套、辊芯和传动轴组成部件，两个齿辊借助两根轴和四个轴承装在主机体上。轴承采用具有锥孔外圈带沟槽的双列球面滚子轴承，两个轴为固定式，故两辊之间的中心距离不变，从而可以保证产品的粒度。在每个齿辊上沿轴向成螺旋状布置的有一定数量的破碎齿，破碎机工作时，当两齿辊向相对的方向转动时两齿辊如同旋转的格筛，物料由破碎机的上部落入破碎机的双辊之间，小于产品粒度的物料能够直接通过而不经破碎即被筛去，大块物料则被辊子上的鹰嘴型齿牙咬住并加以劈碎，破碎后的产物随着齿辊的转动从下部带出，此时破碎机是以破碎为主。
