转子旋转速度对反击式破碎机刚强度的影响

作者:红星机器 发布时间:2013-02-22 17:28:23

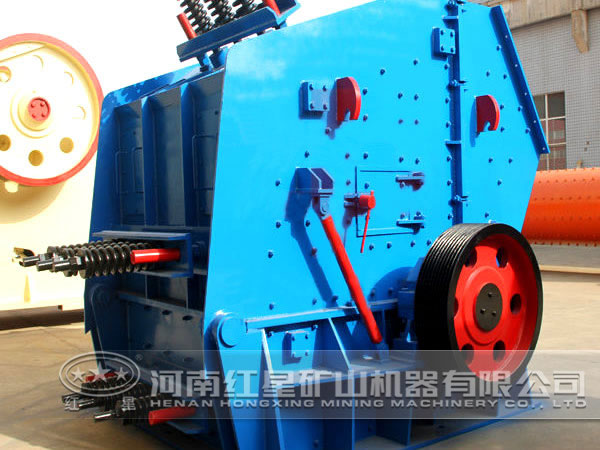

反击式破碎机

反击式破碎机在工作的过程中,其关键部件,如反击板、转子体、板锤等的刚强度会受到各种因素的影响,进而会影响影响反击式破碎机的破碎效果和关键部件的使用寿命。本文就来分析一下影响反击式破碎机刚强度的因素:转子旋转速度。

对于反击式破碎机的结构刚强度而言,其变化与结构所受到的外载荷的变化有关,因此转子体上由离心力部分引起的转子体应变与转子体的转速有关。同时由于转子的转速影响接触碰撞力的大小,进而影响板锤、反击板上接触碰撞瞬间的刚强度。对于反击板来讲其所受的外载荷主要是石块与反击板碰撞时的碰撞力,而转子体所受的外载荷主要包括转子转动引起的离心力以及板锤与石块碰撞时的冲击力作用。因此主要就是分析在转子体转速变化的情况下转子体、反击板、板锤刚强度的变化情况。

反击式破碎机转子旋转速度的高低直接影响离心力和碰撞所产生的冲击力的大小,因此分析计算转子在不同转速下结构上的刚强度的变化情况,有利于转子体、反击板、板锤结构的设计和改进。不同转速下板锤冲击碰撞物料瞬间,转子体上瞬间应力较大的部位仍在转子转盘根部,但瞬间的应力值不同,转速越高碰撞时瞬间应力越大。反击板上瞬间应力较大的部位是一致的,但瞬间的应力值不同,转速越高碰撞时瞬间应力越大。
