圆锥破碎机的转动臂设计
作者：红星机器
发布时间：2012-07-11 17:54:36

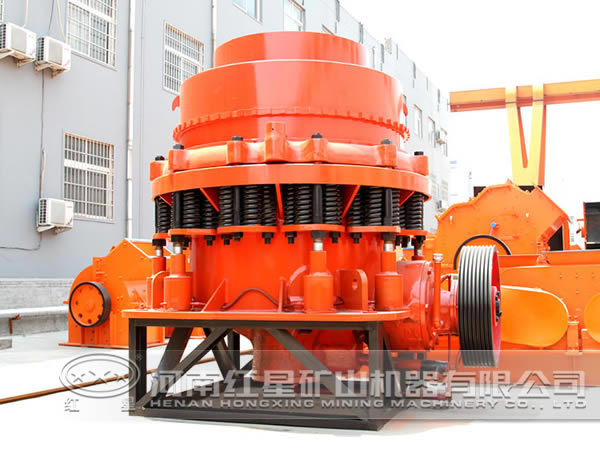

圆锥破碎机在转动臂的设计时需要考虑到其克服较大的壳体重力，所以转轴的尺寸设计较大，如果在转动臂上加轴承则需要的轴承尺寸很大，并且不利于安装。对于圆锥破碎机中的转动臂，左端为轴套，套在转轴上，为了克服摩擦力在转轴上转动，该部件选定轴套的材料属性不同与转轴，为了大程度上减小转动时的摩擦力，轴套内壁设有油槽，通过控制加工过程的尺寸精度，保证轴套内壁和转轴间存在合理的间隙，为了润滑油在间隙中更好地均匀分布，形成油膜，从而又进一步减小两者之间的摩擦力。
在两者的中间为竖立筋板，需要满足抵抗转动壳体重力的强度要求，在尺寸的限制下，设计三道筋板。圆锥破碎机设备的右侧为转动臂与转动壳体之间的连接部分，它与转动壳体支撑架配合，通过螺栓连接形成一个整体，选用这种结构方式是为了便于设备的安装和转动臂日后的拆卸和更换。同时我们还在转动壳体支撑架上下开有螺纹孔，在圆锥破碎机实际安装时，先将该支撑架插进转动臂右侧的槽中，拧紧螺钉使他们成为一个整体，然后转动转臂，将支撑架后侧的弧板趴向转动外壳，再将支撑架和转动外壳焊接在一起，这样，在拆卸转动臂时，可以先将螺钉拆下，然后再转出转动臂。
