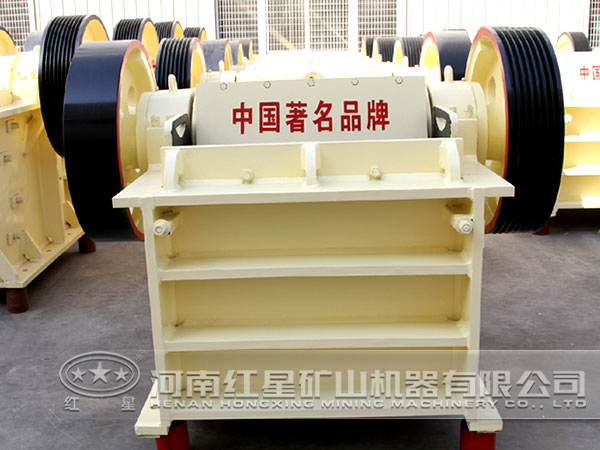

红星对于颚式破碎机实体建模的研究

河南红星机械对于颚式破碎机在进行有限元分析时，由于该设备的动颚的结构比较复杂，由于其很多过渡曲线、曲面以及不规则部位在有限元网格划分和计算时会出现错误，严重时会直接无法计算出结果，所以在颚式破碎机的建模时要对颚式破碎机的动颚进行优化设计；由于固定动颚齿板的螺栓孔以及用于固定别的零部件的螺栓孔相对动颚较小，建模时可以忽略不计；由于吊环对动颚应力场和位移场的分析影响作用也很小，在建模时也可以忽略；由于颚式破碎机动颚的结构是左右对称的，考虑计算机的运算时间和储存容量，在建模时只建动颚实体的一半。

颚式破碎机动颚实体模型的建立：颚式破碎机的实体建模目的是为了对其结构进行网格划分和有限元计算，所以在对颚式破碎机的实体模型进行简化后，还要建一个动颚齿板的简化模型，并在其内表面齿板高度0.35-0.65处建立一个面，为加载面力做准备。

考虑以上各种因素后，河南红星机械工程师利用ANSYS软件的建模功能建成了PE系列颚式破碎机动颚一半的实体模型(带有动颚齿板的简化模型)。
