国内传统颚式破碎机的改造突破

作者:红星机器 发布时间:2012-08-02 16:33:35

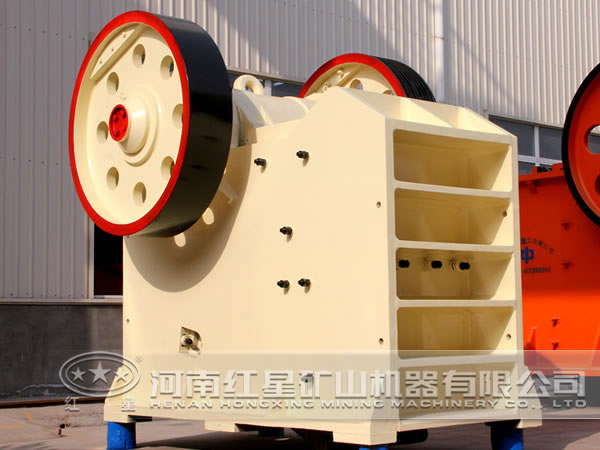

颚式破碎机

国内一些工程师研制开发出了一种新的颚式破碎机——双腔颚式破碎机。该机的创新是偏心轴是中心对称分布的,与传统的复摆颚式破碎机相比,该机在动颚的两侧各安装了一块活动的齿板用于物料破碎。

动颚与左右的两块定齿板组成了左右两个破碎腔,这两个腔分别命名为a腔和b,双腔颚式破碎机为典型四连杆机构,当曲柄在一定角度范围内转动时,破碎腔a中的动齿板靠近定齿板运动,对物料进行挤压破碎,同步的b号腔内的动齿板远离定齿板,这时发生排料现象。当从零到一个周期范围内运动时,b号腔发生挤压破碎,a号腔进行排料。在动颚转动一圈腔a和b相继进行了物料的破碎,这种双腔破碎机在工作一周期内没有空转现象,能量得到充分的使用,生产能力也提高了一倍。同时,该机小啮角、深腔形的特点也利于产品粒度的控制和物料的充分破碎。

北京某矿冶研究机构研制了外动匀摆颚式破碎机。传统的复摆颚式破碎机是以简单的四连杆为工作机构的,这种外动匀摆颚式破碎机改变了传统的设计方式。动颚与工作机构中的连杆分离,这时的连杆是作为颚式破碎机的边板。在偏心轮转动时,偏心轮通过边板将力传给外动颚。从图中可以看出,可调动颚类似传统复摆颚式破碎机的定颚部分,适当的调节颚式破碎机的参数,可以获得不同的动颚运动轨迹和较好的运动特性。这种外动匀摆颚式破碎机的特点决定了其处理能力大、外形低等优点,同时,与同等型号的普通颚式破碎机相比,能延长齿板使用寿命、提高颚式破碎机的破碎比。
