螺旋分级机

螺旋分级机简介

螺旋分级机的别名有很多,可称为分级机、分级筛、筛分机等。它是重要的选矿设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。

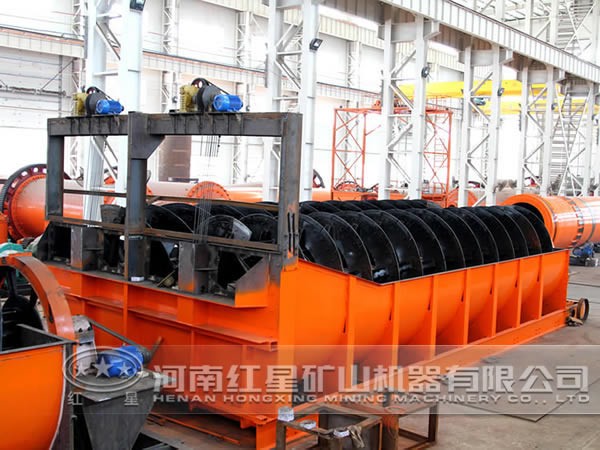

螺旋分级机成品图

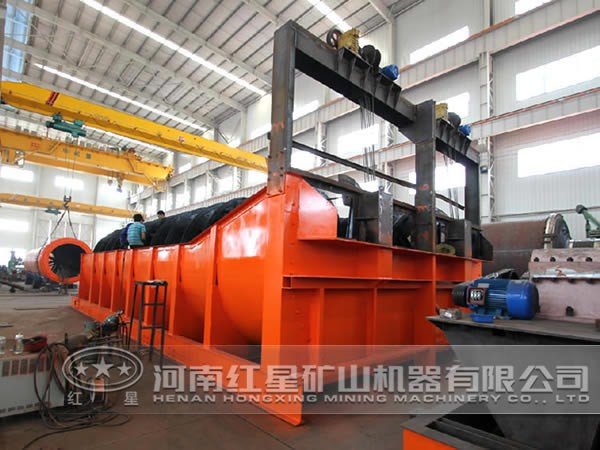

螺旋分级机成品图

分级机生产厂家

螺旋分级筛的结构

螺旋分级筛结构独特,拥有高度耐磨的高铬板锤,独特的反击衬板更加适合于硬岩分级,独特的惯性冲击平衡装置使设备运行更加平稳,独特简易的拆装维护窗口使设备的维护更加简易快捷。螺旋分级筛通过独特可调式反击板设计,排出的粒度大小可调节,简化了分级流程。

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋筛分机适用范围

螺旋筛分机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

螺旋分级机选购指南

常用的螺旋分级机有水力分级箱,典瓦尔型水力分级机和KP-4C型分级机等。

螺旋分级机为自由沉降式分级设备。当处理密度大、颗粒粗的物料时,耗水量要比干涉沉降式水力分级机大,而且排矿管易堵,分级效果差。但其构造简单,不用动力,工作可靠,故在钨、锡矿石选矿厂中被广泛应用。

水力分级箱适宜处理粒度较小和细泥含量较多的物料。适宜的分级粒度为2一0.074mm,对小于0.074m/n的粒级,分级效果较差。适宜的给矿浓度为t8',--25%。

选择水力分级箱时,要注意分级箱的室数与流程中所规定的分级级别数相适应,同时应兼顾到所选用的摇床及跳汰机台数。

分级机技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8

河南群星的分级机械产品在设计初始阶段就考虑了设备维护处理、易损件折旧和噪音等环境保护等方面问题。在国内节能减排和高效环保呼声越来越强烈的时候,建设绿色节约型社会,这个问题已经逐渐克服,所以矿山机械的使用范围更广泛,所以碎石石料生产线中的作用是不言而喻的。

螺旋分级机厂家地址:郑州市高新技术产业开发区檀香路8号。筛分机价格咨询电话:0371-67772727
