磁选机简介

磁选设备是指根据材料的磁性特征,利用磁性设备将含有磁性的材料从其他材料中分离出来,用来进行这种操作的设备机械就叫磁选机,一般用作磁铁矿等磁性矿产的生产筛选。磁选设备通常所指磁选机与高强磁磁选机。

磁选机的主要结构组成

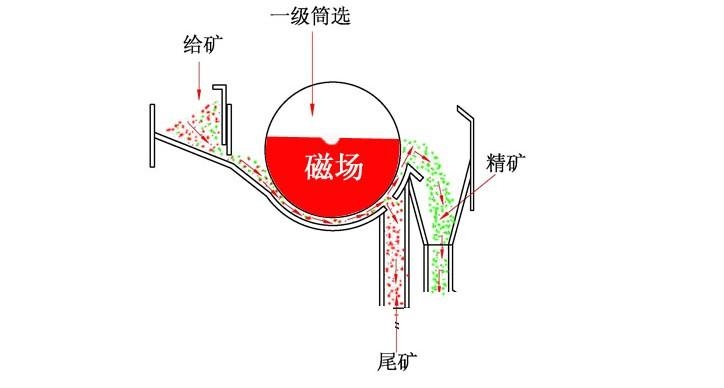

磁选机原理

磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转动。

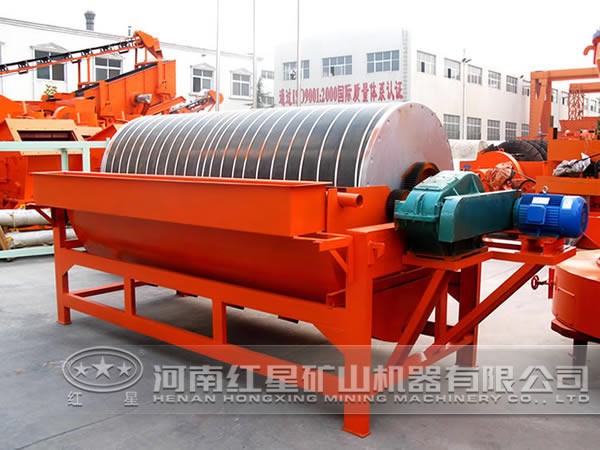

磁选机图片

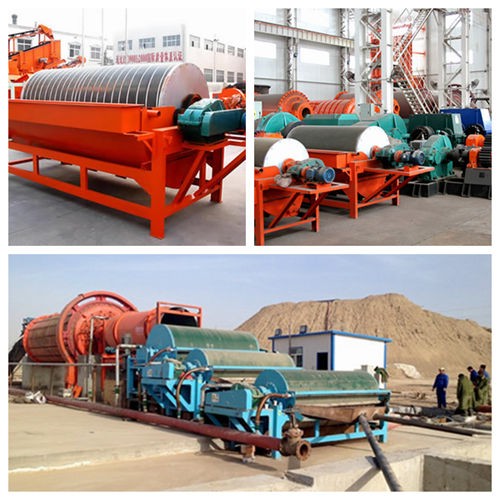

磁选机成品图

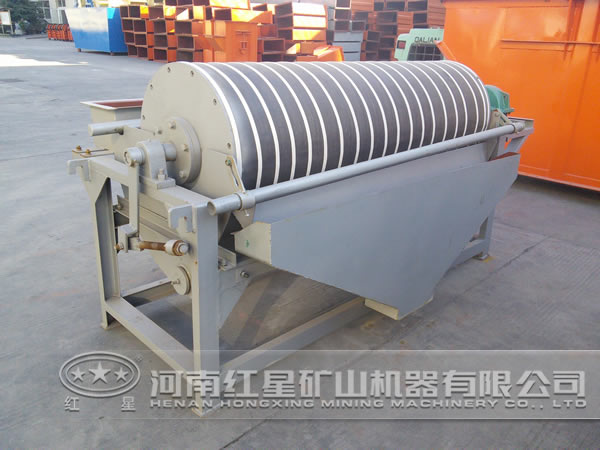

磁选机

高强磁磁选机筒体转速对磁选效果的影响

1、筒体转速对回收率的影响:磁场强度和磁场力低时,随着高强磁磁选机筒体大于机器筒体转速的影响。在磁场强度和磁场力足够大时提高磁选机筒体转速不会导致回收率大幅度降低,但会使精矿品位提高。

2、筒体转速对-0.4+0.25mm粒级矿样磁选影响的试验结果。进一步表明,磁场强度和磁场力足够大时,提高高强磁磁选机筒体转速可以减少磁团聚体夹带改善分选,并且高强磁磁选机用于粗粒级选别时效果更明显。

3、筒体转速对处理能力影响的预测:提高高强磁磁选机磁场强度和磁场力的作用在于提高磁选机回收磁性矿物颗粒的能力,提高机器筒体转速改善磁选的根本在于提高磁选机的输送磁性产品能力和磁性产品通过能力。从而改进分散和分选。提高高强磁磁选机筒体转速可以在一定范围内改善磁选并提高磁选设备处理能力。

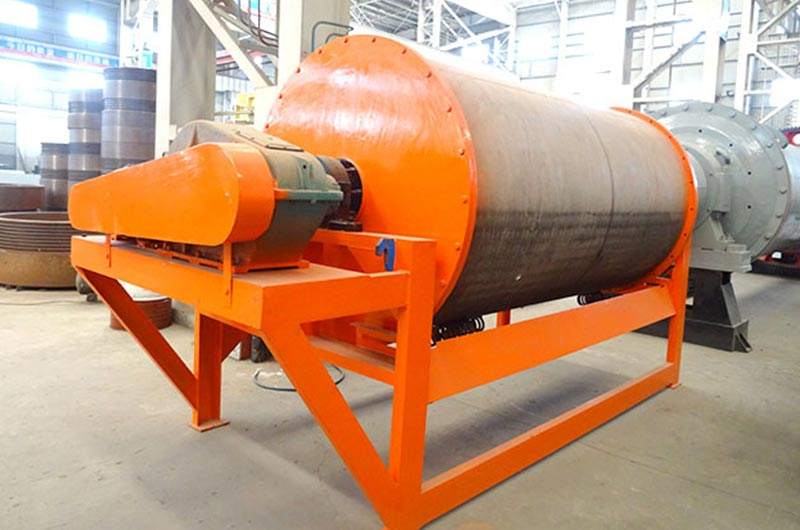

磁选机

红星磁选机生产厂家专业生产的磁选设备适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。其磁系采用优质铁氧体材料或与稀土磁钢复合而成,筒表平磁感应强度为100~600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选。本系列磁选设备具有结构简单、处理量大、操作方便、易于维护等优点。

磁选机技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
