冲击式制砂机简介

冲击式制砂机是我公司引进美国巴马克公司“石打石”破碎机原理及技术，结合国内制砂生产实际情况，研发出具有国际水平的碎石设备。它由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成，结构设计简单，智能操作，深腔叶轮，工作效率高，广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的细碎制砂作业。

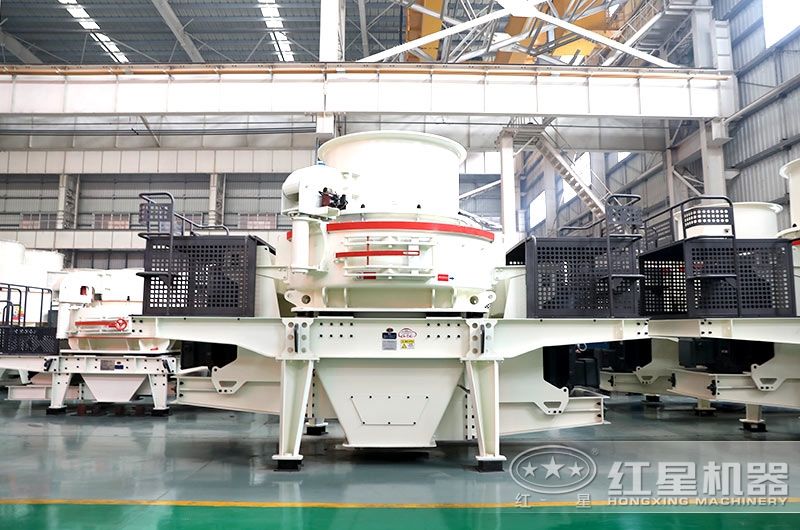

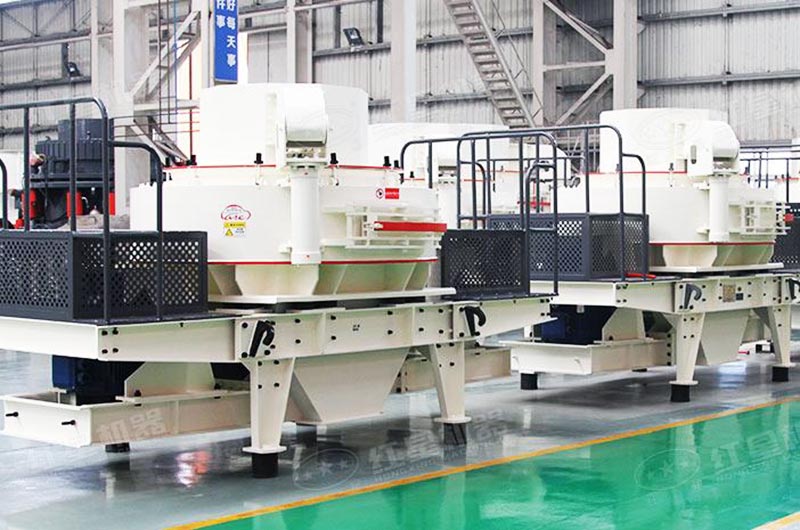

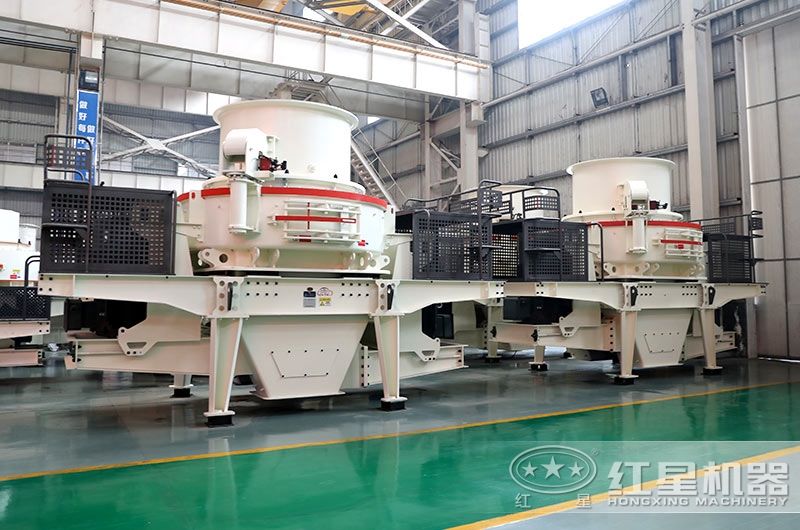

产品实拍

冲击式制砂机

冲击式制砂机

性能优势

1、具有整形功能、产品呈立方状、堆积密度大，制砂级配连续，含粉量可控，颗粒尖锐有棱角，有利于骨料与水泥浆的粘结，细度模数在2.6-2.8之间。

2、设备体积小、操作简便、安装和维修方便

、涡流腔内部气流自循环，粉尘少，噪声小。生产过程中，石料能形成保护底层，机身无磨损，经久耐用

4、少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件

工作原理

物料由进料斗进入冲击式制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周落下的一部分物料冲击破碎； 然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次或多次机率撞击、磨擦和研磨破碎作用破碎成20目以下。

冲击式制砂机技术参数

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量 (t/h) 瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
（mm） 		软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速（r/min） 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率（kw） 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸（长×宽×高）（mm） 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注：产量根据不同物料，进料粒度等因素其结果将有所不同
