摇床简介

摇床是重力选矿的主要设备之一，容易操作，能一次产出高品位精矿、次精矿、中矿及尾矿多种产品，是重要矿砂选别设备。广泛用于选别钨、锡、铌及其它稀有金属和贵金属矿。也可用于选铁、锰矿石和煤等。

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。

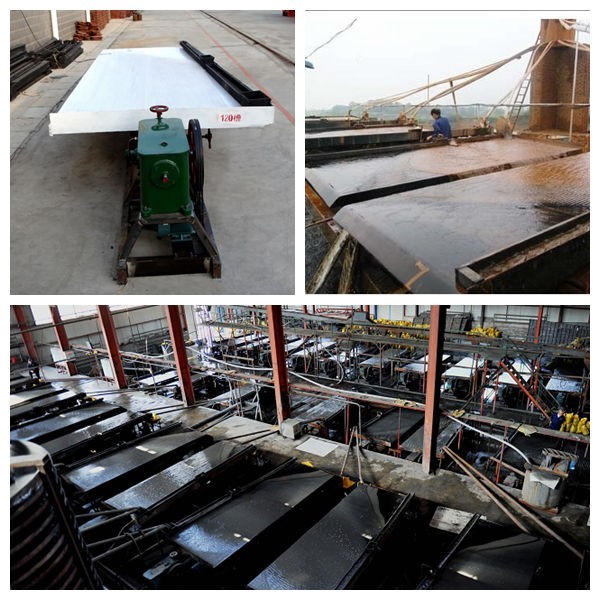

摇床成品图

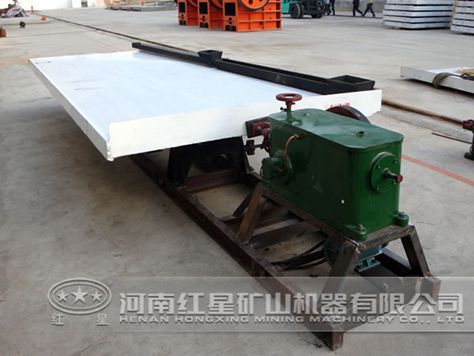

摇床成品图

由于摇床的结构和处理能力等原因，直接采用摇床选别沙金的工艺很少被采用，沙金选矿通常采用跳汰-摇床并用的工艺，既可以提高处理量，又能提升金矿品位，同时占地面积和后期投资也较少。

摇床的按照原理的不同又可分为6S摇床、选矿摇床、玻璃钢摇床等。

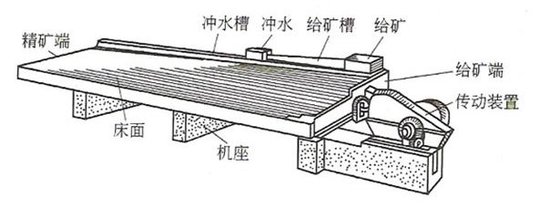

摇床结构

摇床的选矿过程

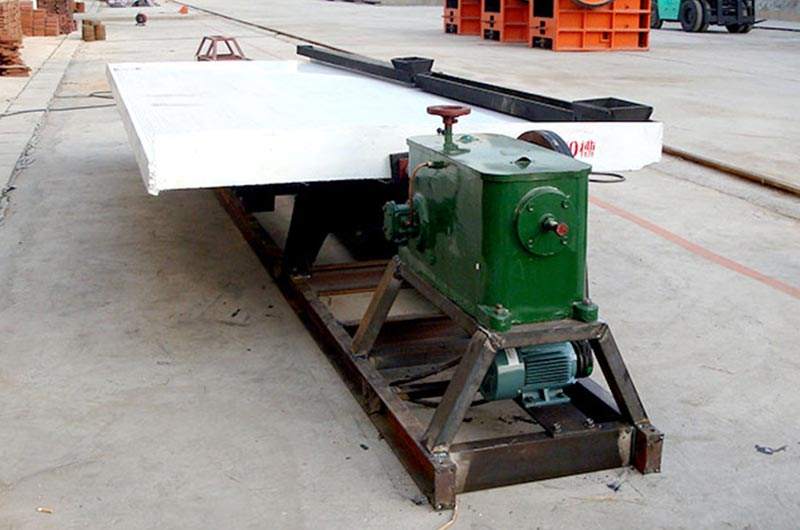

摇床

摇床选矿过程是在具有来复条的的倾斜台面上进行的，矿粒群从台面上角的给矿槽送入，同时由给水槽供给横向冲洗水，在振动波的作用下，按比重和粒度分层，并沿台面作纵向运动和横向运动，比重和粒度不同的矿粒沿着各自的运动方向呈梯形流下，分别从精矿端和尾矿侧的不 同位置排除，后被分为精矿、中矿和尾矿。

摇床技术参数

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度（mm） 4450 4450 4450
传动端宽（mm） 1855 1855 1855
精矿端宽（mm） 1546 1546 1546
最大给矿粒度（mm） 2 0.5 0.15
给矿量（t/d） 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程（mm） 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量（t/d） 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积（㎡） 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率(kw) 1.1 1.1 1.1
传动机构 偏心连杆机构
