雷蒙磨粉机

雷蒙磨粉机简介  雷蒙磨粉机图片  雷蒙磨粉机工作原理  雷蒙磨粉机结构  雷蒙磨粉机技术参数

雷蒙磨粉机简介

雷蒙磨粉机采用国内外同类产品的先进结构,并在同行业雷蒙磨粉机的基础上更新改进设计而成,雷蒙磨粉机比球磨机效率高、电耗低、占地面积小,一次性投资小。雷蒙磨粉机的磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。磨辊、磨环更换周期长,从而剔除了离心粉碎机易损件更换周期短的弊病。雷蒙磨粉机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁,环境无污染。

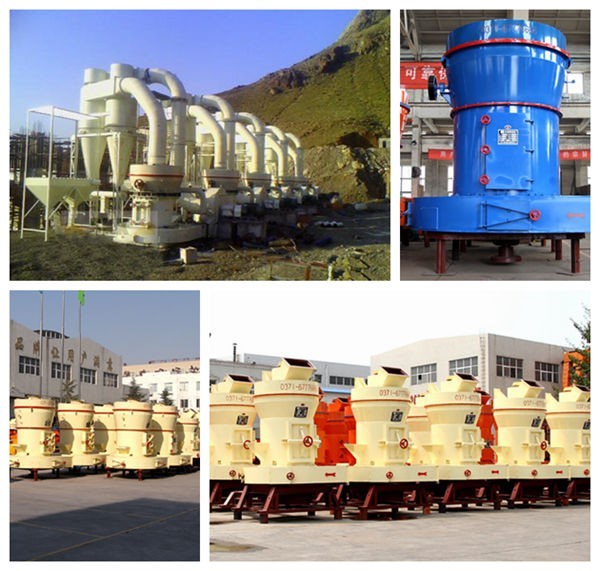

雷蒙磨粉机图片

雷蒙磨粉机成品图

雷蒙磨粉机工作原理

需要粉碎的物料均匀连续的送入雷蒙磨主机磨室内,由于旋转时离心力作用,磨辊向外摆动,紧压于磨环,铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动而达到粉碎目的。物料研磨后,粉磨随鼓风机循环风带入分析机进行分选,细度过粗的物料洛会重磨,合格细粉则随其流进入成品旋风集粉器,经出粉管排出,即为成品。在磨室内因被磨物料中有一定的水分,研磨时生热,水气蒸发,以及整机各管道接口不严密,外界气体被吸入,使循环气压增高,保证磨机在负压状态下工作, 所增加的气流量通过余风管排入除尘器,被净化后排入大气 。

雷蒙磨粉机原理

雷蒙磨粉机结构

雷蒙磨粉机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中,主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

雷蒙磨粉机结构

雷蒙磨粉机使用注意事项

1、雷蒙磨粉机在使用过程当中,应有固定人员负责看管,操作人员必须具备一定的技术水平。磨粉机在安装前对操作人员必须进行必要的技术培训,使之了解磨粉机的原理性能,熟悉操作规程。

2、为使磨机正常,应制定设备"设备保养安全操作制度"方能保证磨机长期安全运行,同时要有必要的检修工具以及润滑脂和相应的配件。

3、磨机使用一段时间后,应进行检修,同时对磨辊磨环铲刀等易损件进行检修更换处理,磨辊装置在使用前后对连接螺栓螺母应进行仔细检查,看是否有松动现象,润滑油脂是否加足。

4、雷蒙磨粉机的磨辊装置使用时间超过500小时左右重新更换磨辊时,对辊套内的各滚动轴承必须进行清洗,对损坏件应及时更换,加油工具可用手动加油泵和黄油枪。

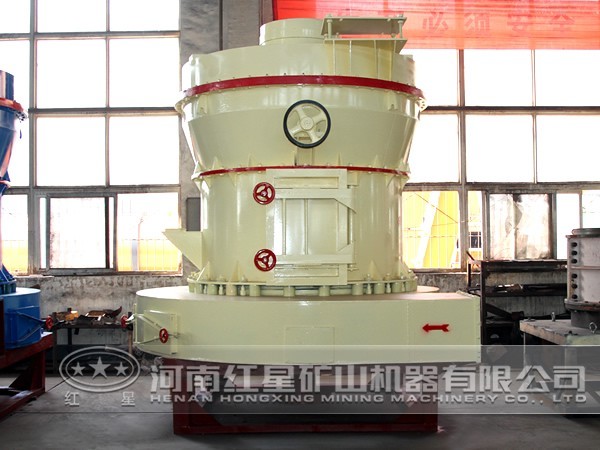

雷蒙磨粉机

雷蒙磨粉机技术参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机 Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
