石膏破碎机的关键技术介绍

作者:红星机器 发布时间:2014-09-09 09:26:58

水泥厂石膏破碎用量小,破碎比大,需要根据破碎机理,选择适合的破碎设备。为此我们专门设计了一种专用于水泥厂石膏的破碎机:颚式破碎机

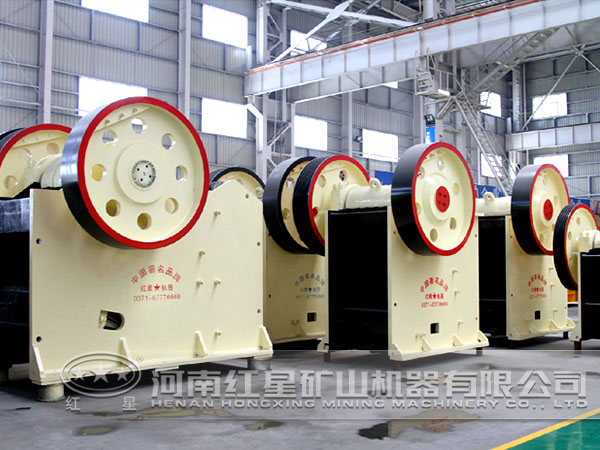

颚式破碎机

目前使用的大多数破碎机可分成挤压、打击、冲击、研磨、剪切等五种类型。其中颚式破碎机、辊式破碎机、圆锥破碎机以挤压作用破碎物料。锤式破碎机、反击式破碎机则以打击、冲击、研磨、剪切作用破碎物料。

1、肘板负支承:颚式破碎机为一四杆机构,动颚即为连杆,设计该类破碎机时,是按动颚上点的运动轨迹进行设计。动颚上各点的运动轨迹为复杂摆动,通常把这种摆动行程分解为水平行程和垂直行程,水平行程起破碎物料作用,垂直行程起磨搓物料作用。从破碎物料而言,要求水平行程要大;从减小颚板磨损来说,要求垂直行程要小,负支承破碎机正是基于这样的要求而设计的。其结构特点是将肘板由传统的向下支承,改为向上支承,从而得到理想的动颚运动轨迹。我国目前生产的普通型颚式破碎机,其肘板为正支承,生产效率低,动力消耗高,齿板磨损大。

2、主轴低悬挂:从破碎物料的效果来说,除要求动颚运动轨迹的水平行程要大外,还要求动颚水平行程从排料口向给料口逐渐 加大,即上部破碎腔破碎能力应大于下部。主轴低悬挂是将破碎机动颚的悬挂高度降低,甚至在给料口平面以下,这样能改变动颚的运动轨迹,使得下部破碎腔破碎能力基本不变,增加上部破碎腔的破碎能力,且降低设备的高度,机重减轻。本机利用了低悬挂的设计理论,采用了零悬挂的结构形式。

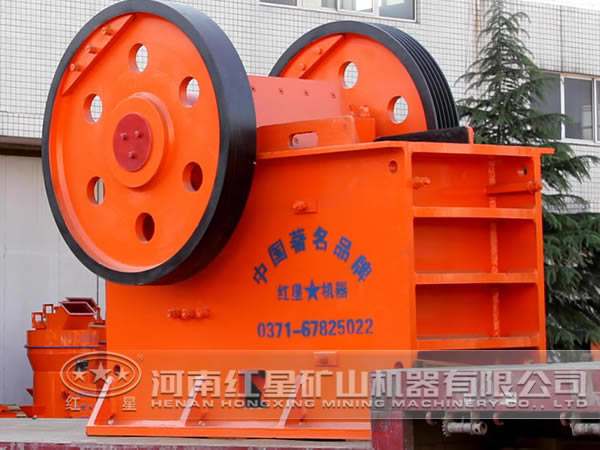

颚式破碎机

3、用计算机进行了机构的优化设计,妥善地解决了负支承破碎机的设计计算和结构设计方面的难题,用倾斜主轴承座和并联式拉紧弹簧装置解决了由于负支承形式带来的主轴承受力向不利和拉紧弹簧装置与肘板干涉的问题。

4、在机构设计上,采用了曲线型破碎腔。排料口加平行区,颚板齿形结构参数参考了国外先进标准,保证了其产品粒度细,细碎效果好。

高效颚式石膏破碎机具有电机装机容量小,机重轻,破碎比大,利用率高,设备造价低,投资省的优点此外,还具有结构简单,工作可靠,使用维修方便,维修费用少等优点。它不仅适合大、中型水泥厂的石膏破碎,该机还适用于其它各种矿石和岩石的破碎。
