石灰石PC锤式破碎机
石灰石PC锤式破碎机简介
在水泥生产过程中，随着对熟料及水泥产量要求的提高，石灰石破碎产量必须相应增加。我厂经过多次试验、改造，研制出PC锤式破碎机。该机可以一次完成破碎石灰石工艺，进料粒度达到500～600mm，出料粒度小于6mm，配备的耐磨锤头破碎能力可以达到3万吨以上，筛板装置可以用于破碎30万吨石灰石，成品粉状物料达到50%以上。

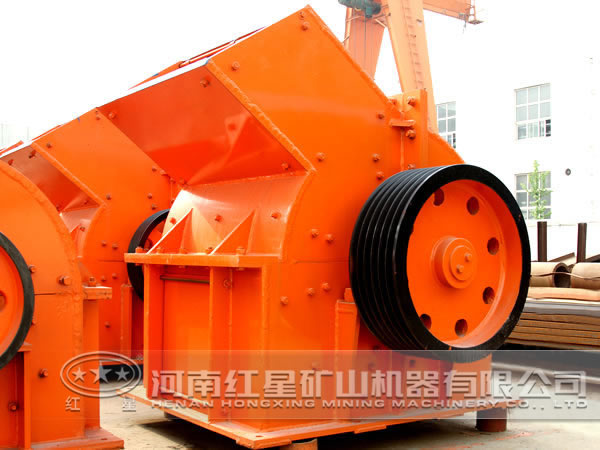

.jpg)
石灰石PC锤式破碎机工作原理
PC系列锤式破碎机的工作原理是：电动机带动转子，转子带动锤头，大块料被锤头撞击后，在破碎腔内形成自击式破碎方式，细粉料由直筛板溢出。一些大块石料进去破碎腔后，在受到锤头撞击的同时又受到物料筛分托架的阻挡，减少了石块与锤头的接触面积。被予以动力的石块撞击反击板后形成自身撞击，小块物料连续形成，密集度增加，从物料筛分托架与直筛板相交处向上1/2直筛板内的横断面上形成物料层面，也就是在物料筛分托架之上形成物料层面，大量的细粉物料随之下落，再次受到撞击，后从弧形筛板卸出。
PC锤式破碎机的优势
1、增强并提高了石灰石破碎能力，基本满足了生产需要。
2、该破碎机还留有石灰石破碎系统的富余能力，为以后的增产提供了潜力，也给生产和设备维修的时间安排带来了更大的灵活性。
3、大幅度降低了入磨物料粒度，并且随着PC锤式破碎机台时产量提高，电耗也有所降低。
4、该破碎设备体积小、质量轻、产量高、粒度细、运转安全可靠、维护简单、调节方便。
5、配件磨损小，使用寿命长。
石灰石PC锤式破碎机技术参数
|
型号规格
|
给料粒度
(mm) |
出料粒度
(mm) |
生产能力
(m³/h) |
电机功率
(kw) |
总重量
(t) |
外形尺寸
(长×宽×高) (mm) |
|
PCΦ400×300
|
≤200
|
≤25
|
5-10
|
11
|
0.8
|
900×670×860
|
|
PCΦ600×400
|
≤250
|
≤30
|
10-22
|
22
|
2.26
|
1200×1050×1200
|
|
PCΦ800×600
|
≤250
|
≤35
|
18-40
|
55
|
4.8
|
1310×1180×1310
|
|
PCΦ1000×800
|
≤350
|
≤35
|
25-50
|
75
|
5.9
|
1600×1390×1575
|
|
PCΦ1000×1000
|
≤350
|
≤35
|
30-55
|
90
|
8
|
1800×1590×1775
|
|
PCΦ1250×1250
|
≤350
|
≤35
|
35-65
|
132
|
14
|
2060×1600×1890
|
|
PCΦ1400×1400
|
≤350
|
≤35
|
50-100
|
280
|
32
|
2365×1870×2220
|
|
PCΦ1600×1600
|
≤350
|
≤35
|
100-150
|
480
|
37.5
|
3050×2850×2800
|
石灰石PC锤式破碎机的安装
PC锤式破碎机的安装，不允许直接安装在齐地面的混凝土基础上，而是要安装在胶带输送机的上方（以便胶带输送机能承接和输送走破碎后的石灰石）。因此，有两种方案可供选择：其一是在胶带输送机两侧浇注具有足够高度的混凝土基墩；其二是以焊接钢架支承破碎机。前者有时候受施工场地局限，不便实施，即使能实施，也要引起较长时间的停产，更重要的是将对以后破碎机和腔带输送机的维修带来不便。因此，一般选择后一安装方案。
其钢架主要由槽钢焊成，为安装方便先制作成分开的上下两部份，一为腿柱，一为支承体。腿柱下部浇埋在混凝土中，而不采用地脚螺栓连接（以避免因破碎机安装位置高、重心高、地脚螺栓所受力矩大而断裂的可能），同时，浇埋的腿柱间都以槽钢联接成整体，也与混凝土形成一体，其刚性和稳定性都更好：钢架的支承体部，可很方便地借让腿柱位置的误差，也便于破碎机安装时能准确、迅速地找平找正。实施过程中证明了这一方案的优越性。
总的看来，PC锤式破碎机的安装使用，已使石灰石破碎生产能力有了明显提高，这也为进一步提高水泥产量提供了良好的条件。未来，我们还将推出更多高效破碎设备，让用户从石灰石生产中获得更大的经济效益。
