单段锤式破碎机是根据锤式破碎机发展而来的新型破碎设备，该设备在工艺设计上有了进一步提高，因此，工作质量及效益有了很大提高，在矿山选别等行业应用越来越广泛。为此，我们破碎机厂家就该设备的相关知识进行介绍，帮助用户更加了解该设备。
单段锤式破碎机破碎机理

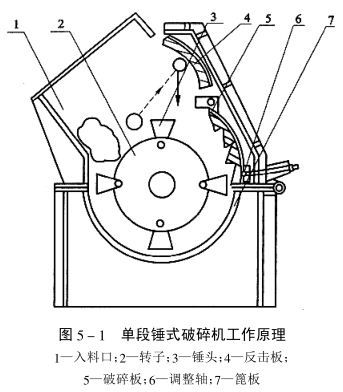

如图5-1所示为单段锤式破碎机工作原理图。物料进入后，受到锤头的高速打击，大块物料被锤头多次打击变成小块物料，小块物料飞向反击板受到反击破碎，粉碎的物料在破碎板5上再次破碎，小块物料在篦条上受到反复打击，达到产品要求的物料排出机体。
单段锤式破碎机工作过程中物料也是按两步被破碎的。其初碎作业与锤式破碎机有某些相似，只是取消了弧形上篦条，进机的大块矿石由锤盘来支托。用远比料块质量小的锤头打击料块，必然不可能对准物料质心进行正打击，而只能是从大块物体的周边一块一块地敲脱下来。
在这种破碎机中，终碎是在锤头与反击板、齿板、篦条之间进行的。终碎的粒度取决于锤头的密集度、线速度、反击板和齿板的形状、终碎带的围绕弧度的大小、锤头与它们的间隙以及篦缝宽度。由于它没有弧形上篦条的限制，可以密集排锤，其终碎效果远优于锤式破碎机，从而得到入料粒度大、出料粒度小、集粗中碎于一机的优点。
单段锤式破碎机结构特点
1、锤头采用具有一定重量的全回转型设计
由于大块矿石难免有击而不碎的时候，铰接的锤头在打击之后反弹回来必须具有退让而不妨碍转子正常运转的空间。在这种转子上锤头可以作360°全回转，称为全回转锤头。这是一些厂家生产单段锤式破碎机普遍遵循的一条原则。多数厂家的产品，不论单臂、双臂、三臂、十字臂，都允许锤头作360°全回转。
2、在大破碎比下保证排料篦子的全封闭
由于这种破碎机的回转线速度不高，当需要用它将矿石破碎到入球磨的粒度时（＜25mm），需要在转子下面安设全封闭的排料篦子。如果工厂的下一道工序是使用辊式磨，因为入磨粒度可以放宽到80-100mm，这时破碎机可以部分地取消篦子或放宽篦缝尺寸。
3、过铁保护装置设计先进
单段锤式破碎机是直接破碎从采矿场运来的毛矿，其中难免混入铲牙、钻头、铁锤之类异物，根据现有技术条件，在给料机上难以及时发现而进入机内，为了不致由此而损坏机器，它应具备铁件进入不致损坏的能力。
此类破碎机的工作条件恶劣，有时破碎大块矿石时也出现很大的负载，而较小的铁器进机时负载并不大，两者极易混淆，而发生该断时不断、不该断时折断的失误，并且由此停机后腔内的积料需要人工清除，更换保险销后方能重新运转，因此不能获得用户的欢迎。现在单段锤式破碎机在机腔后壁安装保险门，进入的铁件从保险门排出。能够有效避免上述问题的发生，提高过载保护装置的工作效率。
4、适中的回转线速度和足以支托大块矿石的转子体设计
转子回转线速度与锤头打击物料的机会有关。通常回转线速度较高时，可以将物料打击得更碎一些，目前多数厂家采用30-33m/s的回转线速度。
单段锤式破碎机的锤盘，除了悬挂锤头的功能外，又是大块矿石的承托体，它要承受大块矿石落到转子上的冲击载荷，需要有足够的强度和刚度。圆形锤盘是国外厂商常用的形状，锤盘以高质量钢材为材料，外缘堆焊耐磨合金以延长使用寿命。
通过以上对单段锤式破碎机结构设计分析，可以看出该破碎机的工艺先进，破碎效率有了很大的提高，同时对于原料的适应性更广泛，一般用于破碎脆性矿石，如石灰石、泥质粉砂岩、石膏和煤等，也适合破碎石灰石和粘土质混合料，适应性强。目前，我公司该设备推荐产品，实际生产过程中受到用户的好评，欢迎前来我公司咨询了解详情。
