介绍颚式破碎机的破碎腔形状与工艺特点

作者:红星机器 发布时间:2012-05-31 10:06:13

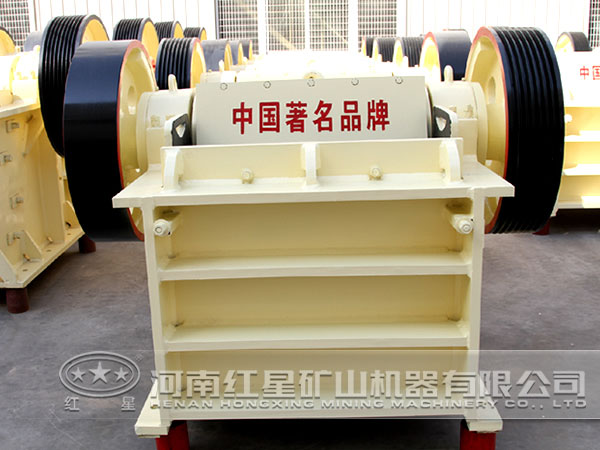

颚式破碎机

颚式破碎机是利用两颚板对物料的挤压和弯曲作用,粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成,当两颚板靠近时物料即被破碎,当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门,和圆锥破碎机相比,颚式破碎机投资少,成品片石少,生产成本低。与锤式破碎机相比,耐磨件使用时间长,生产效率高,后期投资小。

破碎腔的形状有直线型和曲线型两种。当动颚摆到虚线位置时,便下落到水平面上,两水平面间的垂直距离,就是破碎机在空转行程时,料块儿落下的距离,在颚板下一次的工作行程中,水平面的物料块儿则被破碎,到空转行程时,料块儿便落到水平面上,以此类推,料块儿逐渐被破碎而粒度逐渐减小,通过排矿口排出去。

在直线破碎腔中,各个连续的水平面间形成的梯形断面的体积向下依次递减。物料间的空隙也逐渐减小,而动颚的摆动行程和压碎力却逐渐增大,物料到排矿口附近的排料速度就减慢,于是,在排矿口附近就容易发生赌赛现象,这是造成机器过载和衬板下端磨损严重的主要原因。

曲线破碎腔是将固定颚衬板改成曲线形状,曲线是按破碎腔的哧角从上向下逐渐减小的原则而设计的,在曲线型破碎腔中,各个联系的水平面间行成的梯形断面的体积,从破碎腔的中部往下是逐渐增加的,因而物料间的空隙增大,有利于排料,由于赌赛点上移,故在排矿口的附近不易发生赌赛现象。鄂式破碎机的结构优化设计中对破碎腔的结构设计是根据它实际的需要来设计的,不同的设计方式来实现不一样的破碎方式。
