输送机的液压张紧装置的物理模型

作者:红星机器 发布时间:2012-10-05 10:50:01

张紧系统主要由张紧滚筒、张紧小车、张紧力产生装置(如重锤、绞车或液压缸等)以及控制系统等几部分组成。在输送机的张紧装置设计中,对于一般的液压自动张紧系统,常采用的是张紧小车进行张紧。其系统结构如图1所示:

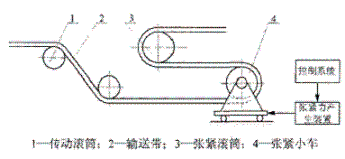

图1 张紧装置组成示意图

张紧滚筒在张紧系统中与输送带接触对输送带进行张紧。由于它和输送带的直接接触,因此张紧滚筒的运动及其相关特性(如惯性、摩擦系数等)都直接影响着输送带运动和振动特性。

张紧小车主要在两方面影响输送带的特性:一方面张紧小车由于其自重再加上附件的质量以及张紧小车所带来的多种摩擦等所造成的对输送带振动特性的影响,并且还间接影响到输送带的动力学特性;另一方面在带式输送机系统中张紧小车所处的位置不同,也会影响输送带的运动特性。

张紧力产生装置及控制系统主要控制张紧小车在输送带张力发生变化时所做出的响应,故而是影响输送带动态特性的重要因素,是整个张紧系统的核心部件。
