红星对直线振动筛下横梁的静力学分析
作者：红星机器
发布时间：2012-12-15 09:05:20

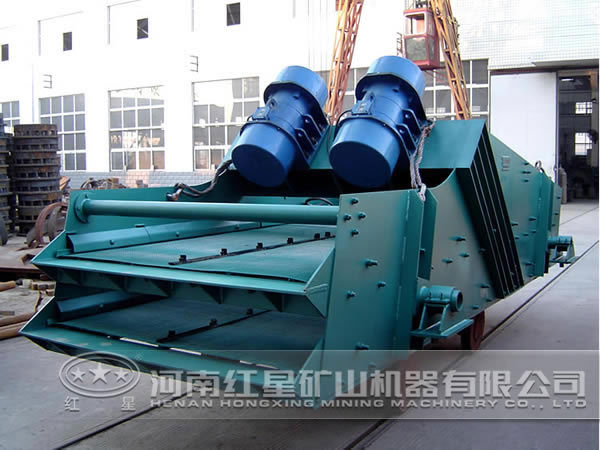

直线振动筛利用振动电机作为振荡源，物料在筛网上被抛起，同时向前作直线运动，从给料机均匀地进入筛分机的进料口。因为其筛分效率高，因此被广泛应用于矿山及洗煤厂等行业。
但是，由于振动筛工作环境恶劣，且受力复杂，下梁作为振动筛的主要承载部件，不仅受到振动载荷，还受到冲击载荷的作用，在强大的交变载荷下做受迫运动，长期使用后会引起疲劳损伤而断裂。因此研究如何降低下横梁的损坏频率有很大的现实意义。红星的工程师通过对下横梁的静力学分析，为降低其损坏频率从，进而改进振动筛结构提供了理论依据。
对直线振动筛下横梁进行静力学分析之前，首先利用Solidworks软件建立其三维实体模型，之后运用Solidworks-Simulation软件对其进行静力学仿真分析。
通过对下横梁三维模型进行静力学仿真分析，发现下横梁槽钢上表面和侧面、槽钢与钢管的接触面以及钢管底部的应力值较大，较大应力处位于钢管的槽钢上表面的中间位置、1/3及1/6位置，即加强筋与槽钢上表面的接触位置，属于应力集中区。槽钢抗压能力远不如钢管，在简谐激振载荷与冲击载荷的共同作用下，由于疲劳运动，槽钢首先被破坏出现裂纹，裂纹通过汉口延展到钢管，进而导致钢管断裂。
另外，需要注意的是，下横梁的断裂与焊接工艺焊后的回火处理也有很大的关系。下横梁是振动部件，若处理不好，焊接应力没有消除，则在振动过程中也很容易从焊接处开焊，导致下横梁断裂。
