颚式破碎机的相关参数选择

作者:红星机器 发布时间:2012-08-08 09:20:00

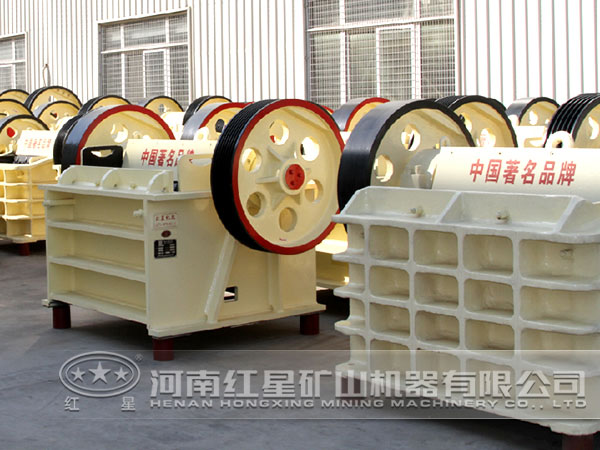

颚式破碎机

为了优化设计颚式破碎机的结构,保证它运转的可靠性和经济性,为了合理地使用和改进颚式破碎机,必须计算和选择颚式破碎机的参数。下面讨论啮角(或称钳角),偏心轴转速(即动颚摆动次数),生产能力和电动机功率等参数的选择和计算。

一、啮角(或称钳角)α

动颚与固定颚之间的夹角称之啮角(又称钳角)或称较大有效作用角。此角的大小,应保证破碎腔内的物抖被动颚挤压时,不向上滑动或被抛出去。并且啮角的大小与物料性质、块度的大小、形状、比重等因素有关。在讨论这个问题时,首先作如下假设;一是设物料块呈圆球形,二是考虑物料的重量与破碎力相比很小,可忽略。

实际上,当破碎机加料粒度大小相差很大时,还仍然可能产生物料被挤出加料口的情况。这是由于大块物料楔塞在两个小块物料之间,这时,角度α 7必然大于两倍摩擦角。所以一般颚式破碎机的较大啮角取为:α= 18°-23°

啮角α的大小,直接影响破碎机的破碎效率。减小α可以减少物料完全破碎所需要的挤压次数。破碎机生产能力提高约20-40%,但也应该注意,减小啮角会带来粉碎比的减小或破碎腔增高的问题。

二、偏心轴转速(动颚摆动次数)

颚式破碎机的工作是间歇性的,破碎后的物料是靠自重落下,因此应有必要的时间让物料卸出,故颚式破碎机偏心轴的转速不宜过高,当然过低也不好。确定动颚摆动次数的目的是使机器的生产能力高,功率消耗和机件磨损小。

为了不妨碍物料的排出,物料棱形体落下必需具备一个条件:即动颚离开的时间t内,下降的物料能落下h高度。当偏心轴转动一次时,动颚板共摆动二次(一次靠拢定额,一次离开定额)。

三、生产能力

对简单摆动颚式破碎机理论上计算生产能力,是以动颚每摆动一次,就有一个棱柱体的松散体积的破碎产品自破碎腔内排出为出发点。实际上,由于进料粒度和物料硬度的不均匀,以及破碎产品的松散状态变化很大,所以用公式计算出的结果只能是较为近似的。

四、电动机功率

确定颚式破碎机的电动机功率,目前有三种方法:

1.按破碎物料的能量进行理论计算。

2.根据实验数据建立经验公式。

3.实验分析法。

第一种方法的计算结果与实际相比误差较大,而且理论尚不够完善。第三种方法的试验数据不充分,且与实际不相符,因此,在生产实践中可按第二中方法估算电动机功率。
